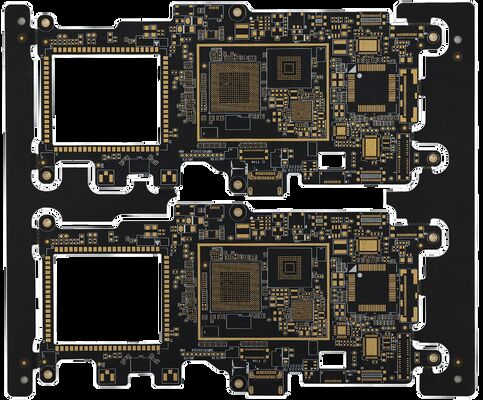

HDI PCB PCB prototipo Producción en masa Espacio de línea mínimo 0,075 mm Servicios de tableros de circuitos de interconexión de alta densidad

Descripción del producto:

¿Por qué agujeros ciegos en PCB HDI?

Los microvías y los microvías apilados se pueden diseñar en placas de circuito de interconexión de alta densidad, también conocidas como PCB HDI, para permitir interconexiones complejas en diseños avanzados.

Los microvías, los microvías apilados y el diseño de vía en almohadilla permiten la miniaturización para una mayor funcionalidad en menos espacio y pueden acomodar chips con un gran número de pines, como los que se utilizan en teléfonos móviles y tabletas. Los microvías ayudarán a reducir el número de capas en los diseños de placas de circuito impreso, al tiempo que permiten una mayor densidad de enrutamiento y eliminan la necesidad de vías pasantes.

La creciente demanda de los consumidores de más funcionalidad en dispositivos electrónicos compactos y portátiles, incluidos PDAs, teléfonos móviles y productos de IA, está empujando a la industria hacia tamaños de características más pequeños, geometrías de proceso más finas y placas de circuito impreso más compactas. Para los ingenieros que abordan estos requisitos en evolución, la adopción de la tecnología de interconexión de alta densidad (HDI) se ha vuelto esencial.

La tecnología HDI PCB permite la producción de placas de circuito con vías pasantes, ciegas o enterradas sin depender de métodos de perforación mecánica convencionales. Para implementar con éxito HDI, los usuarios no solo deben evaluar y aplicar esta tecnología de próxima generación, sino también comprender sus limitaciones en áreas como el diseño de apilamiento de capas, la formación de vías y microvías, los tamaños de características alcanzables y las distinciones clave entre las tecnologías de placas de circuito impreso HDI y convencionales.
