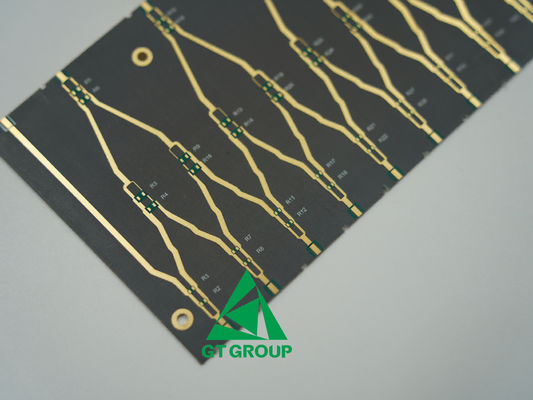

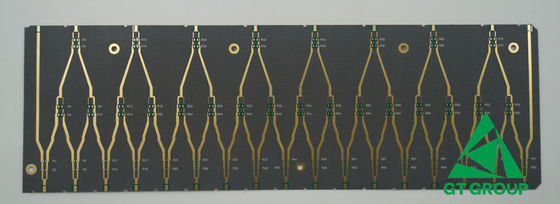

Prototipo de PCB de alta frecuencia de 2 capas con FR4 BM255 0,51 mm Verde Soldmermask
  • Prototipo de PCB de alta frecuencia de 2 capas con FR4 BM255 0,51 mm Verde Soldmermask
  • Prototipo de PCB de alta frecuencia de 2 capas con FR4 BM255 0,51 mm Verde Soldmermask

Prototipo de PCB de alta frecuencia de 2 capas con FR4 BM255 0,51 mm Verde Soldmermask

Lugar de origen China.
Nombre de la marca Customized
Certificación ISO9001, UL, ISO13485
Detalles del producto
Las capas:
2Layers
Material:
FR4 BM255 ((Relva de alta frecuencia)
Finalización de la superficie:
EING
espesor del tablero:
0.51m m
Color de la máscara de soldadura:
El verde
espesor de cobre:
1 onza
Tiempo de entrega:
5 días
Método de prueba:
Probe de vuelo, prueba de fijación
Resaltar:

Protótipo de PCB de alta frecuencia verde Soldmermask

,

Prototipo de PCB de alta frecuencia de 2 capas

,

FR4 Prototipo de PCB de alta frecuencia

Pago y términos de envío
Cantidad de orden mínima
1 panel
Precio
Negotiation per drawing and gerber file
Detalles de empaquetado
Paquete de vacío
Tiempo de entrega
Entre 5 y 7 días
Condiciones de pago
Negociación, T/T
Descripción de producto

Parámetros del producto:



Capa 2 capas
El material del tren FR4 BM255 (carril de material de alta frecuencia)
espesor de cobre 1 / 1 OZ
Máscara de soldadura El verde
Finalización de la superficie EING
espesor del tablero 0.51 mm





Los PCB de alta frecuencia son componentes críticos en la electrónica moderna, diseñados para operar a frecuencias que generalmente van desde 500 MHz hasta varios GHz y más.Aquí hay algunas características clave de los PCB de alta frecuencia:

  1. Constante dieléctrica (Dk) y factor de disipación (Df): Los PCB de alta frecuencia requieren materiales con una constante dieléctrica baja y estable para minimizar los retrasos de propagación de la señal y mantener el control de la impedancia.También necesitan un factor de disipación bajo para reducir la pérdida de señal.

  2. Coeficiente de expansión térmica (CTE): Para los PCB de alta frecuencia, la coincidencia de la CTE de diferentes materiales es crucial para prevenir el estrés y el fallo potencial, especialmente durante el ciclo térmico.

  3. Conductividad térmica: Los circuitos de alta frecuencia generan a menudo un calor significativo, por lo que la gestión térmica es una consideración crítica.afectando a la fiabilidad general del sistema y a la capacidad de gestión de la potencia.

  4. Absorción de humedad: La tendencia de un material a absorber la humedad puede afectar significativamente sus propiedades eléctricas, especialmente a altas frecuencias.Se prefieren materiales con baja absorción de humedad para mantener la estabilidad dimensional y la fiabilidad a largo plazo

  5. Estabilidad dimensional: Se refiere a la capacidad de un material para mantener su forma y tamaño en diversas condiciones ambientales, garantizando un rendimiento eléctrico constante y afectando el rendimiento de fabricación.

  6. Integridad de la señal: Los PCB de alta frecuencia están diseñados para mantener la integridad de la señal a altas frecuencias, minimizando la distorsión y la pérdida de la señal.Esto se logra mediante el uso de materiales con baja pérdida dieléctrica y un diseño meticuloso.

  7. Materiales con baja pérdida dieléctrica: Materiales como Rogers y PTFE (PCB de Teflón) se utilizan en los PCB de HF debido a su bajo factor de disipación y baja constante dieléctrica, que reducen la pérdida de señal y mejoran el rendimiento del dispositivo.

  8. Gestión térmica eficiente: Los PCB HF deben ser resistentes al calor, empleando vías térmicas, disipadores de calor y mejores materiales de sustrato para gestionar el calor de manera efectiva, asegurando un rendimiento duradero.

  9. Control de la impedancia: Los PCB de alta frecuencia a menudo tienen trazas de impedancia controladas y coincidencia de impedancia precisa para garantizar una transmisión óptima de la señal y minimizar los reflejos.

  10. Construcción y colocación de componentes: La disposición y el enrutamiento de las vías, así como la colocación estratégica de los componentes, son cruciales para evitar la degradación y la interferencia de la señal.Los componentes de montaje de superficie a menudo se utilizan para reducir la inductancia y la capacitancia de plomo.

  11. Aterrizaje y protección: Se emplean técnicas de puesta a tierra adecuadas para reducir las interferencias electromagnéticas (EMI) y mantener la estabilidad de la señal.Los circuitos de alta frecuencia a menudo están blindados para protegerse de interferencias externas y contienen emisiones electromagnéticas.

Estas características hacen que los PCB de alta frecuencia sean esenciales para aplicaciones que requieren una transmisión y recepción eficientes de señales de alta frecuencia, como los sistemas de comunicación inalámbrica,sistemas de radar, dispositivos de microondas y circuitos digitales de alta velocidad.
