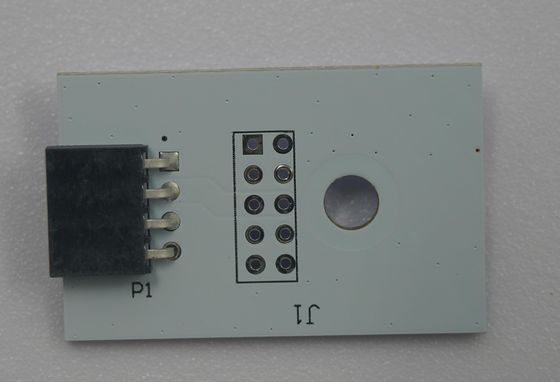

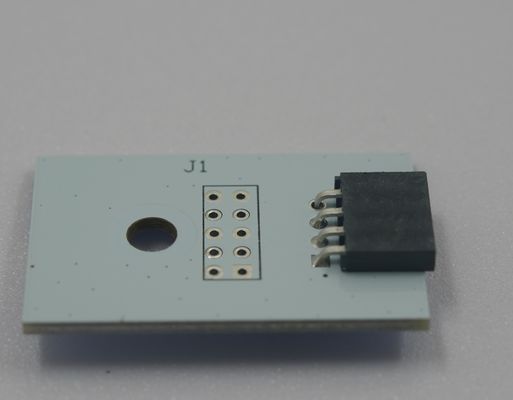

Reunión de la placa de circuito impreso 1 capa 1OZ espesor de cobre LF HAL y soldadura blanca
  • Reunión de la placa de circuito impreso 1 capa 1OZ espesor de cobre LF HAL y soldadura blanca
  • Reunión de la placa de circuito impreso 1 capa 1OZ espesor de cobre LF HAL y soldadura blanca

Reunión de la placa de circuito impreso 1 capa 1OZ espesor de cobre LF HAL y soldadura blanca

Lugar de origen China.
Nombre de la marca Customisation
Certificación ISO9001
Detalles del producto
Nombre del producto:
Los componentes de las placas de circuitos impresos, los componentes de los PCB
Materiales básicos:
FR4 Tg normal 1,6 mm
espesor de cobre:
1/1oz
Finalización de la superficie:
Hasl sin plomo
Soldermask:
Blanco
Servicio:
Servicio de llave en mano, ensamblaje de PCB, PCB / Componentes de abastecimiento / soldadura / prog
Resaltar:

1 capas de montaje de placas de circuitos impresos

,

Reunión de placas de circuito impreso de soldadura blanca

,

1 oz de PCB de cobre ensamblado

Pago y términos de envío
Cantidad de orden mínima
1 piezas
Precio
Negociable
Detalles de empaquetado
Embalaje de plástico ESD
Condiciones de pago
T/T, negociación
Descripción de producto

Descripción del producto:



Nombre del producto Reunión de circuitos impresos
Capa 2 capas
espesor de cobre 1 / 2 OZ
Máscara de soldadura/pantalón de seda Blanco/Nego
Finalización de la superficie LF HAL
Servicio Servicio llave en mano, ensamblaje de PCB,



Tecnologías de montaje:

El ensamblaje de placas de circuito impreso es un paso crucial en el proceso de fabricación de PCB de dispositivos electrónicos.

Tecnología de montaje en superficie (SMT): Los componentes se montan directamente en la superficie del PCB. Esta tecnología permite componentes más pequeños y diseños de PCB más densos.



Tecnología a través del agujero (THT): Los componentes con cables se insertan en los agujeros de la PCB y se soldan en el lado opuesto.



Inspección óptica automatizada (AOI):Los sistemas de AOI utilizan cámaras y algoritmos de procesamiento de imágenes para inspeccionar las juntas y componentes de soldadura en busca de defectos como desalineación, componentes faltantes o puentes de soldadura.



Inspección por rayos X: Las máquinas de rayos X se utilizan para inspeccionar las juntas ocultas de la soldadura, verificar si hay huecos en la soldadura y garantizar la integridad de componentes como las matrices de cuadrícula de bolas (BGAs).



Pruebas en circuito (TIC):La TIC consiste en probar las conexiones eléctricas en el PCB utilizando sondas de prueba.



Pruebas con sondas voladoras: En lugar de utilizar accesorios de prueba dedicados, los probadores de sondas voladoras tienen sondas de prueba móviles que pueden adaptarse a varios diseños de PCB, lo que las hace adecuadas para la producción de bajo volumen.



Pruebas funcionales:Esto implica probar el PCB mientras está en funcionamiento para garantizar que funcione de acuerdo con las especificaciones de diseño.Estos procesos y tecnologías garantizan colectivamente la calidad y fiabilidad de los conjuntos de PCB en dispositivos electrónicos.
