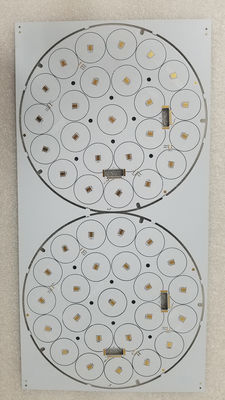

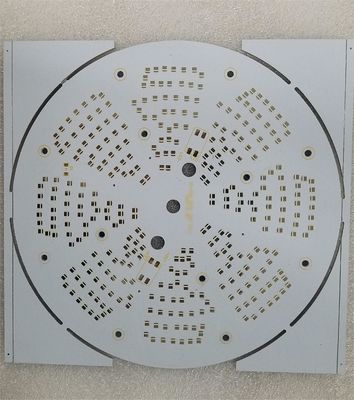

1L placa de circuito de aluminio 1OZ 1.6mm Soldermask Blanco para producto LED inteligente

- ¿ Qué?Las placas de circuito de aluminio ED, también conocidas como PCBs de aluminio LED o MCPCBs LED (Metal Core Printed Circuit Boards), son placas de circuito especializadas diseñadas para aplicaciones LED.Tienen una construcción única que permite una disipación de calor eficiente, que es crucial para el rendimiento y la longevidad de los LED.

A continuación se presentan algunos aspectos de la tecnología de placas de circuito de aluminio LED:

Núcleo metálico: los PCB de aluminio LED tienen un núcleo metálico, generalmente hecho de aluminio o cobre, en lugar del material tradicional de fibra de vidrio FR4 utilizado en los PCB estándar.El núcleo metálico proporciona una excelente conductividad térmica para disipar el calor generado por los LED.

Disposición de calor: Los LED producen calor durante el funcionamiento, y el calor excesivo puede degradar su rendimiento y vida útil.Los PCB de aluminio LED están diseñados para transferir eficientemente el calor de los componentes LED y distribuirlo a través del núcleo metálicoEsto ayuda a mantener los LEDs frescos y asegura su funcionamiento óptimo.

Conductividad térmica: el aluminio y el cobre se utilizan comúnmente en PCB de aluminio LED, tienen una alta conductividad térmica.evitar el sobrecalentamiento y garantizar que los LED funcionen dentro de su rango de temperatura especificado.

Capa dieléctrica: los PCB de aluminio LED tienen una capa dieléctricaResina epoxiEsta capa aisla eléctricamente el núcleo metálico de las huellas de cobre.evitar cortocircuitos y garantizar el correcto funcionamiento del circuito.

Montaje de LED: los PCB de aluminio LED están diseñados con patrones específicos de trazas de cobre para facilitar el montaje de LED directamente en la superficie de la placa.Los chips LED se soldan típicamente con adhesivos térmicos a las almohadillas de cobre en el PCB.

Personalización: los PCB de aluminio LED se pueden personalizar para satisfacer los requisitos específicos de las aplicaciones de LED.y la conductividad térmica del núcleo metálico pueden adaptarse a las necesidades particulares de diseño de LED y gestión térmica.

Las placas de circuito de aluminio LED se utilizan ampliamente en varias aplicaciones de iluminación LED, como iluminación automotriz, iluminación callejera, iluminación arquitectónica y módulos LED de alta potencia.Difundiendo el calor de manera eficiente, los PCB de aluminio LED ayudan a mantener el rendimiento del LED, mejorar la confiabilidad y extender la vida útil de los sistemas de iluminación LED.
