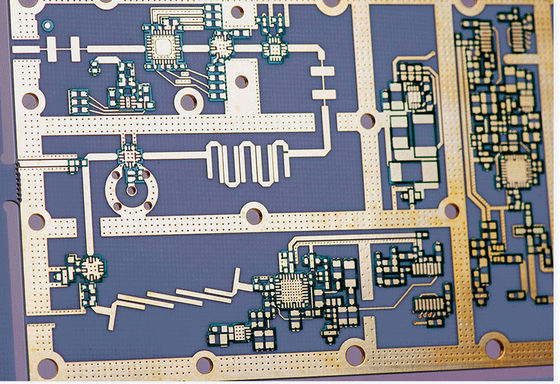

4 capas de PCB rígido de cobre de alta TG FR4 EING PCB con moneda de cobre enterrada para telecomunicaciones
  • 4 capas de PCB rígido de cobre de alta TG FR4 EING PCB con moneda de cobre enterrada para telecomunicaciones
  • 4 capas de PCB rígido de cobre de alta TG FR4 EING PCB con moneda de cobre enterrada para telecomunicaciones
  • 4 capas de PCB rígido de cobre de alta TG FR4 EING PCB con moneda de cobre enterrada para telecomunicaciones

4 capas de PCB rígido de cobre de alta TG FR4 EING PCB con moneda de cobre enterrada para telecomunicaciones

Lugar de origen China
Nombre de la marca Customized
Certificación UL,ISO9001
Número de modelo tablero de cobre del PWB
Detalles del producto
Nombre del producto:
Placa de circuito de cobre de alta calidad
Capa:
4 capas
El material:
Frutas y verduras
espesor del tablero:
1.6 mm
espesor de cobre:
1/1/1/1OZ
acabado de la superficie:
Oro de inmersión
Aplicación:
Las telecomunicaciones
Especiales:
Moneda de cobre burida
Paquete:
Envasado al vacío
Punto culminante:

PCB rígidos de cobre para telecomunicaciones

,

PCB rígidos de cobre FR4

,

PCB rígido de cobre para monedas

Pago y términos de envío
Cantidad de orden mínima
Negociable
Precio
Negotiable
Detalles de empaquetado
Embalaje de vacío
Tiempo de entrega
Negociable
Condiciones de pago
T/T
Capacidad de la fuente
1m2 por 8 días
Descripción de producto

Copro enterrado" en la tecnología de PCB (placas de circuito impreso):

"Cobre enterrado" se refiere a un tipo específico de disposición de capas de cobre dentro de un PCB.

En la fabricación de PCB, las capas de cobre se utilizan típicamente para conducir señales eléctricas y proporcionar conectividad entre componentes.Una pila de PCB estándar consiste en capas alternas de cobre y material aislante, como el epoxi de fibra de vidrio.

En el caso del cobre enterrado, se añade una o más capas de cobre adicionales entre las capas de cobre estándar.Estas capas de cobre adicionales están enterradas dentro de los circuitos de la pila de PCB y no están expuestos en las capas exteriores.

Las capas de cobre enterradas pueden ser utilizadas para diversos propósitos, tales como distribución de energía, planos de tierra o enrutamiento de señales.el diseñador de PCB puede lograr un mejor control sobre la impedancia, reducir las interferencias electromagnéticas (EMI) y mejorar la integridad de la señal.

Las capas de cobre enterradas se crean típicamente durante el proceso de fabricación de la placa de PCB mediante la laminación de múltiples paneles revestidos de cobre junto con las capas aislantes entre ellas.Las capas de cobre son grabadas y moldeadas para formar los circuitos deseados y las conexiones.

Vale la pena señalar que la implementación de capas de cobre enterradas añade complejidad y costo al proceso de fabricación de PCB.se utiliza comúnmente en diseños de PCB con requisitos específicos para señales de alta velocidad, impedancia controlada o consideraciones EMI.
